三色墨水屏的调试记

在某鱼上捣鼓到几个2.13英寸的三色墨水屏，这屏原来是价格标签上的。

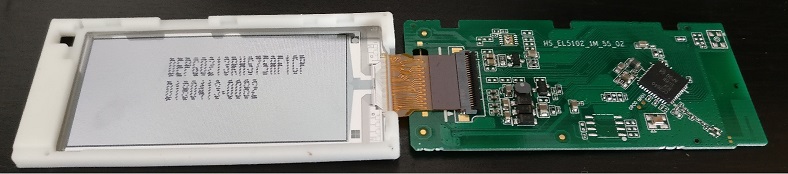

拆开如下图所示

主控是CC2640R2F，墨水屏型号是DEPG0213RHS75AF1CP

经过在网上多次搜索，终于找到这个屏的[参考]规格书。之所以说是参考，因为实际调试中发现，实物与文档对应的略有不一致。

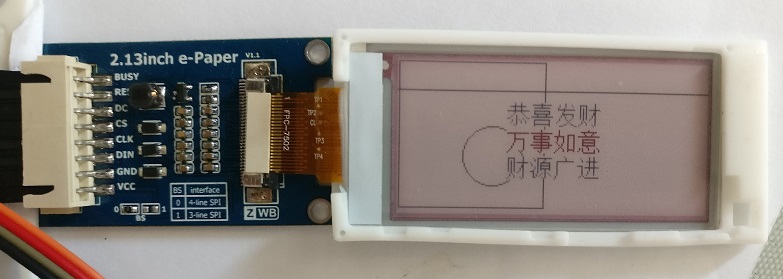

也在某鱼上买到驱动板（屏的接口似乎比较统一，以前买的驱动板应该也可以使用。）。

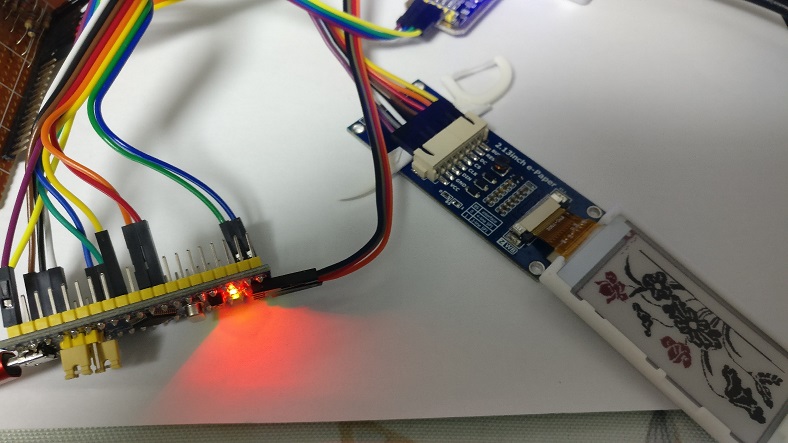

于是用stm32f103搭了个调试系统，如下图：

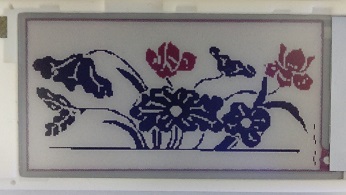

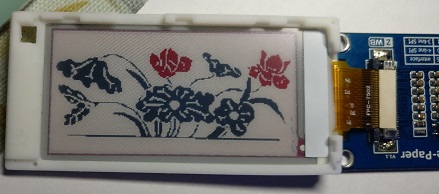

经过几天的努力，终于由只是黑白的，调出来了三色（红，黑和白）。如下图：

这里把调试好的代码（屏驱动部分）分享出来。
硬件的连接如下：
STM32F103             ---            墨水屏驱动板
PA4 (GPIO)             ---            CS
PA5 (SPI1 Clock)      ---            CLK
PA7 (SPI1 MOSI)      ---            DIN
PB12 (GPIO)            ---            DC
PB13 (GPIO)            ---            RST
PB14 (GPIO)            ---            BUSY

SPI 1的初始化代码如下：
void SPI_1_Config(void)
{
   GPIO_InitTypeDef GPIO_InitStructure;
   SPI_InitTypeDef   SPI_InitStructure;

   //SPI1 Periph clock enable
   RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1,ENABLE);

   //GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_6 | GPIO_Pin_7;
   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_7;
   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
   GPIO_Init(GPIOA, &GPIO_InitStructure);

   // SPI1 Config
   SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
   SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
   SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
   SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;
   SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;
   SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;   //SPI_NSS_Hard
   SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_64;
   SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
   SPI_InitStructure.SPI_CRCPolynomial = 10;
   SPI_Init(SPI1,&SPI_InitStructure);

   /* Enable SPI_MASTER TXE interrupt */
   //SPI_I2S_ITConfig(SPI1, SPI_I2S_IT_TXE, ENABLE);

   // SPI1 enable
   SPI_Cmd(SPI1,ENABLE);
}

GPIO的初始化代码
…
GPIO_InitTypeDef GPIO_InitStructure;
…
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
…
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12| GPIO_Pin_13| GPIO_Pin_14;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);
…
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);

墨水屏的驱动代码：
epaper-show.rar

展开说一说
UBYTE EPD_Init(UBYTE update)
在调用这个函数前，请先初始化GPIO和SPI1。
这个函数是对墨水屏进行初始化。

void EPD_Display(UBYTE *Image) --- 显示黑白的效果，注意的是 “1” 是白；“0”是黑。
void EPD_Red_Display(UBYTE *Image) --- 显示红白的效果，注意的是 “1” 是红；“0”是白。
void EPD_Combo_Display(UBYTE *Imageb, UBYTE *Imagec) --- 显示红白黑三色效果，注意红色优先级比白黑要高，即显示“1”红色的位置不受白黑的影响，只有“0”红色的位置时才有白黑的效果。

void EPD_Dis_Part(u16 x_start,u16 y_start,const unsigned char * datas,u8 PART_COLUMN,u8 PART_LINE)
--- 按照PART_COLUMN 和 PART_LINE 定义的区块进行部分区域的白黑显示，注意区块的大小必须是8的倍数。例如：8x8，16x16，32x32…

void EPD_DisR_Part(u16 x_start,u16 y_start,const unsigned char * datas,u8 PART_COLUMN,u8 PART_LINE)
--- 按照PART_COLUMN 和 PART_LINE 定义的区块进行部分区域的红白显示，注意区块的大小必须是8的倍数。例如：8x8，16x16，32x32…

void EPD_Combo_Part(u16 x_start,u16 y_start,const unsigned char * datab, unsigned char * datac, u8 PART_COLUMN, u8 PART_LINE)
--- 按照PART_COLUMN 和 PART_LINE 定义的区块进行部分区域的红白黑显示，注意区块的大小必须是8的倍数。例如：8x8，16x16，32x32…

网上参考资料信息：
https://blog.csdn.net/qq_36958104/article/details/108289310

https://www.waveshare.net/wiki/2.13inch_e-Paper_HAT

本例子使用下面的代码修改：
http://www.waveshare.net/w/upload/a/a6/2.13inch_e-paper_code%28V2%29.7z
